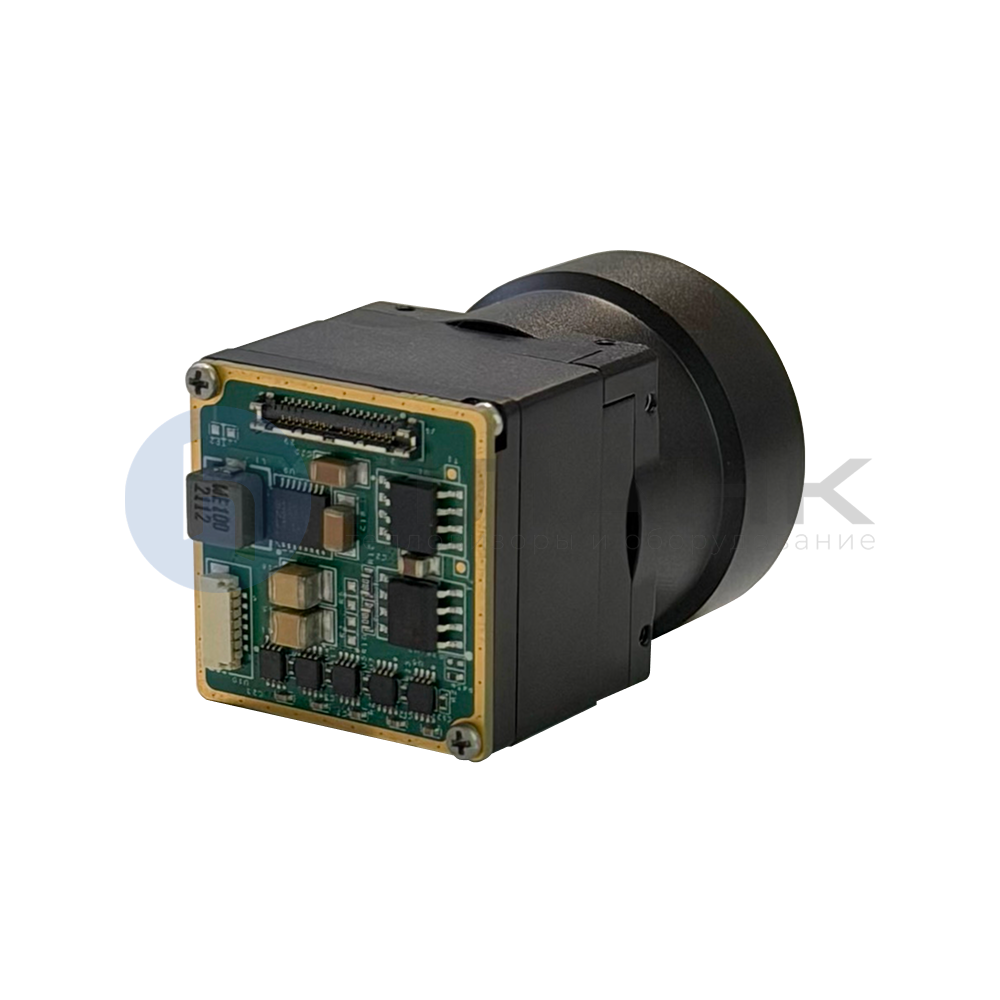

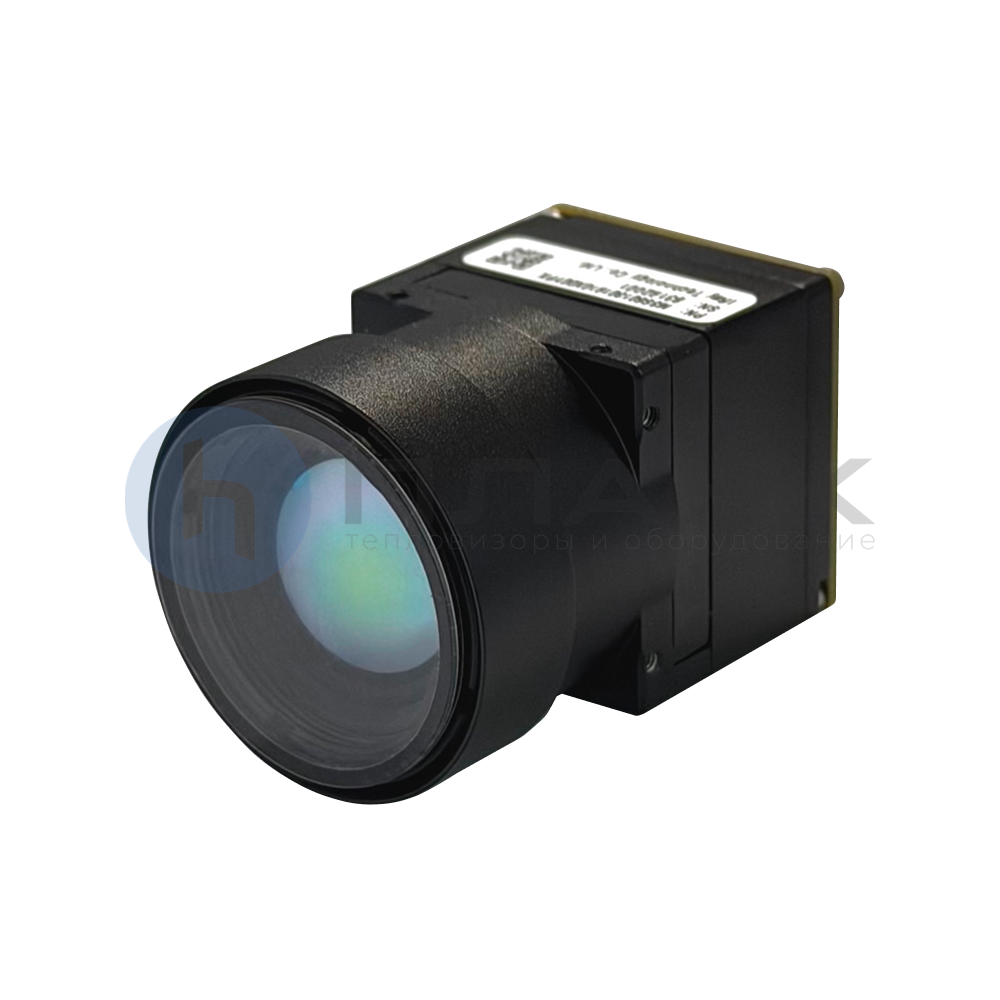

Описание Тепловизионного модуля IRAY Micro III 384/640
Тепловизионные модули серии Xcore MicroIII специально разработаны для сфер, в которых есть повышенные требования к объему, весу и энергопотреблению тепловизоров. Устройство имеет небольшие размеры, малый вес и низкое энергопотребление. Данная модель поддерживает различные виды последовательных интерфейсов связи, интерфейс видеовыхода и облегчённый инфракрасный объектив. Он подходит для миниатюрных портативных устройств, улучшенных очков ночного видения (ENVG), БПЛА (беспилотных летательных аппаратов) и многоспектральных систем, которые поддерживают детальное тепловое изображение. Тепловизоры могут быть использованы для промышленных измерений, измерений на электростанциях, могут использоваться в системах безопасности и наблюдения, в камерах машинного зрения и т.д.
Технические характеристики:
Модуль MicroIII384 MicroIII640 Тип датчика неохлаждаемый инфракрасный датчик с матрицей в фокальной плоскости из оксида ванадия (Vox) Разрешение 384×288 640×512 Шаг пикселя 12мкм Частота смены кадров 50Гц/30Гц(1) Спектр реагирования 8～14мкм Тепловая чувствительность ≤50мк@25℃, F#1.0（≤40мк, опционально） Термальный охладитель Нет Изображение Настройка яркости и контрастности Ручное/Авто0/Авто1 Полярность Раскаленный черный / раскаленный белый Палитра Поддержка (2) Прицел Отображение/отключение/перемещение (2) Цифровое увеличение 1.0~8.0× непрерывное увеличение （с шагом 0.1） (2) Обработка изображения
NUC (устранение неоднородности изображения)
Цифровая фильтрация/снижение уровня шума
Контрастирование
Поворот изображения Вправо-влево/вверх-вниз/по диагонали Потребление энергии Напряжение сети 4～6 Впст (3)
Платы расширенияs поддерживают 3.5～18 Впст (3)Стандартное напряжение сети 4 Впст (3) Защита по электропитанию от высокого напряжения/от низкого напряжения/от переполюсовки напряжения Стандартное
потребление
энергии при 25оС
Без платы
расширения
＜1.0 Вт ＜1.3 Вт С платой
расширения
＜1.2 Вт ＜1.6 Вт Видеовыход Аналоговое видео 1 канал PAL (4) или 1 канал NTSC Цифровое видео BT.656
14 -ти битный или 8-ми битный
LVCMOS(5) LVDS_H
Последовательный асинхронный
интерфейс связиRS-232
UART（3.3В）
Ключ 4 ключа Физические свойства Вес (без объектива и платы расширения) 21г±3г Размер (без объектива) 26мм × 26мм Взаимодействие с окружающей средой Температура хранения -45℃～+ 85℃ Влажность 5~95%, без конденсации Вибрация 6.06г, Произвольная вибрация, во всех осевых направлениях Ударная нагрузка 80г, 4 мс, конечный пик пилообразной волны, 3 осевых, 6 направлений
Примечание：
1. Частота датчика для аналогового интерфейса PAL составляет 50 Гц, а для аналогового интерфейса NTSC - 30 Гц.
2. Цифровое видео не имеет палитры и прицела (прицел не отображается, не отключается, не перемещается), не имеет цифрового зума и функции поворота изображения, кроме интерфейса BT.656.
3. Указанное напряжение представляют собой напряжение на разъеме модуля.
4. Стандарт частоты несущей и пропускной способности канала PAL - PAL-D.
5. Цифровое видео: 14-ти битный или 8-ми битный LVCMOS, поддерживается только в разъеме 70-ти контактного Hirose.
Цена указана за тепловизионный модуль Micro III 384 с объективом 19 мм.
Стоимость зависит от разрешения матрицы и выбранного объектива
Варианты объективов
Модуль Micro III 384/640 Разрешение 384x288 640х512 384х288 640х512 384х288 640х512 384х288 640х512 Фокус 9.1 мм F1.2 13 мм F1.2 19 мм F1.0 25 мм F1.0 Тип фокуса Атермальный Атермальный Атермальный Атермальный FOV (поле зрения) 28ох21о 48оx38o 20ох15о 33ох26о 13ох10о 10ох7.9о 17ох14о 7.5ох5.6о IFOV (пространственное
разрешение)
1.31 мрад 1.31 мрад 0.92 мрад 0.92 мрад 0.62 мрад 0.62 мрад 0.48 мрад 0.48 мрад Модуль Micro III 384/640 Расширение 384х288 640х512 384×288 640×512 384×288 640×512 384×288 640×512 Фокус 35 мм F1.0 55 мм F1.0 75 мм F1.0 100 мм F1.0 Тип фокуса Атермальный Атермальный Атермальный Атермальный FOV (поле зрения) 10°×7.9°
17°×14° 4.8°×3.6° 8°×6.4° 3.5°×2.6° 5.9°×4.7° 2.6°×2° 4.4°×3.5° IFOV (пространственное
расширение)
0.34мрад 0.34мрад 0.21мрад 0.21мрад 0.16 мрад 0.16 мрад 0.12 мрад 0.12 мрад
-
